毎日当たり前のように開閉しているシャッターですが、その内部は驚くほど強力なエネルギーで満たされています。実は、不調を「ただの油切れだろう」と放置するのは非常に危険です。内部のスプリング（バネ）が限界を迎えているサインを見逃すと、100kg近い鉄の塊が落下してくる重大事故につながりかねません。
この記事では、修理現場に長年立ち続けてきた私の視点から、シャッターの仕組みをどこよりも生々しく解説します。
構造を知れば、今の不調が「掃除で治るもの」なのか「プロを呼ばないと取り返しがつかなくなる末期症状」なのかが、はっきりと分かるはずです。
シャッターの修理費用は不透明になりがちですが、シャッターマッチなら複数の優良業者を簡単に比較でき、適正価格が一目でわかります。掲載しているのは、独自の厳しい審査を通過した実績豊富な業者のみです。利用者様からも「安心して任せられた」と多くのご好評をいただいております。
最短15分で届く無料一括査定や、写真を送るだけのLINE相談も受付中です。まずは下記リンクから、あなたにぴったりの業者を見つけてみてください。
シャッターマッチを利用した
一括査定・お見積り・ご相談はこちらから
目次
シャッターの構造は種類によって異なる
シャッターの構造を理解することは、無駄な修理費用を抑えるための第一歩です。
仕組みを知っていれば、変な音がしたときに「あ、あそこの部品が悲鳴を上げているな」と推測がつき、手遅れになる前に対処できるようになります。
手動シャッターの構造｜スプリング式巻き取りの仕組み
手動シャッターの心臓部は、ケースの中に隠れた「スプリング（バネ）」です。
あなたがシャッターを軽々と持ち上げられるのは、このバネが巻き取ろうとする力を利用しているためです。シャフト（軸）を中心にバネが縮む力を利用して、重い鉄板を引き上げているのです。
現場で見かける「重くて上がらない」トラブルの8割は、このバネの寿命や調整不足が原因です。例えるなら、古くなって伸びきったパンツのゴムと同じ状態といえます。こうなると人間の力だけで持ち上げるのは困難です。
深夜の帰宅時に、重いシャッターを「ガシャン！」と無理に開閉して近所の目を気にする生活から抜け出すには、消耗品を整備しておくことが大切です。
電動シャッターの構造｜モーター制御による開閉システム
電動シャッターは、手動の構造にモーターと制御装置を組み込んだ精密機械です。内部では停止位置を記憶するスイッチや、障害物を検知するセンサーが連動しています。
雨の日に車から降りず、スイッチ一つで開閉できる快適さは、これら複雑な部品の働きがあるためです。利便性は高いが構造は複雑になります。
しかし、構造が複雑な分、不具合時は必ず専門業者へ相談してください。無理に動かし続けると、数万円の修理で済むはずが、モーターの焼き付きを招き数十万円の出費に化けることも珍しくありません。
電気系統と機械構造の両面から診断が必要なため、故障時は必ず専門業者へ相談してください。
シャッターの主な部品名称と役割
シャッターの不調を正しく業者へ伝えるには、各部品の名前と役割を知っておくのが近道です。「あそこの板がおかしい」と言うよりも、名称で伝える方が修理もスムーズに進みます。
- 外装部品（スラットやガイドレールなど）
- 内部部品（シャフトやバネなど）
- 電動部品（モーターやセンサーなど）
それぞれ解説します。
外装部品の名称と役割
普段から目にしている、シャッターの「顔」ともいえる部品です。
スラット
シャッター本体を構成する、横長の板状の部品です。これが何枚もつながることで、すだれのように柔軟に巻き取れるようになっています。
長年使うと節々が乾燥し、開閉時の嫌な金属音を発生させる原因にもなります。
ガイドレール
シャッターの両端を支え、上下に移動させるための通り道となる溝です。ここにゴミが溜まったり錆びたりすると、スムーズな走行ができずガタつきが発生します。
定期的に掃除をして、滑らかな状態を保つことが重要です。
座板（水切り）
シャッターの最下部にある、地面に接する重りの役割を果たす部品です。雨水が内部に入るのを防ぐ役割もありますが、常に地面の湿気にさらされるため、実はシャッターの中で最も錆びやすく、穴が開きやすい箇所になります。
中柱
2連、3連と並んだシャッターの間に立つ、取り外し可能な柱です。強風時にシャッターがたわんでレールから外れるのを防ぐ、背骨のような役割を担っています。
台風などの前には、しっかり固定されているかの確認が欠かせません。
内部構造の名称と役割
シャッターボックスの中に隠された、開閉の仕組みを支える重要な「裏方」部品を詳しく解説します。
シャフト（巻き取り軸）
スラットを巻き取るための太い芯棒です。シャッター全体の重量を支える「大黒柱」のような存在であり、ここが歪むとスムーズな回転ができなくなります。
シャフトの損傷は全交換につながる深刻なトラブルです。
スプリング（バネ）
シャフトに巻き付けられた強力なバネで、手動シャッターを軽く持ち上げるための補助動力を生み出します。
経年劣化でバネの張力が弱まると、急にシャッターが重く感じられるようになり、破断のリスクも高まります。
プーリー
シャフトに取り付けられた円盤状の部品で、スラットが綺麗な円を描いて巻き取られるよう誘導します。
プーリーが変形したり破損したりすると、巻き取り時にガタつきが生じ、異音や動作不良の原因になります。
軸受
シャフトの両端を支え、滑らかに回転させるためのベアリング部品です。ここが油切れを起こすと、金属同士が擦れて不快な異音が発生します。
定期的な注油を怠ると、摩耗が進みシャフトの回転を妨げることになります。
電動シャッターの構造部品
電動シャッターの安全な動作をコントロールするための主要な精密部品について解説します。
モーター（開閉機）
電気の力でシャフトを回転させる、電動シャッターの動力源です。経年劣化でパワーが落ちると、動作音が重々しくなり最終的には完全に動かなくなります。
故障時は丸ごとの交換が必要になる高価な部品です。
リミットスイッチ
シャッターが全開・全閉する位置を正確に覚えさせている装置です。このスイッチが狂うと、地面に激突しても止まらなかったり、逆に途中で止まったりします。
停止位置に違和感が出たら、調整が必要なサインです。
安全装置（障害物検知）
下降中に人や物に当たった際、即座に停止や反転をさせるセンサーです。大切なお子さまやペット、愛車を事故から守るための命綱です。
正常に作動しないと重大事故につながるため、定期的な作動確認が欠かせません。
押しボタンスイッチ
「開・閉・停」の操作をおこなうためのパネルです。壁掛けタイプやリモコン式があります。意外と多いのが、スイッチ内部の接触不良による動作不良です。
ボタンを押しても反応が鈍い場合は、この部分が不良の可能性があります。
シャッター構造からわかる3つの故障原因
シャッターの不調には、必ず構造上の理由があります。現場でよく見かけるトラブルのサインを、その原因となる内部部品の動きとあわせて整理しました。
- シャッターが動かない原因
- シャッターが重い・途中で止まる原因
- 開閉時に異音がする原因
シャッターが動かない原因｜スプリング・モーター・電源トラブル
全く動かない場合、手動ならスプリングの破断（バネ切れ）が濃厚です。こうなると持ち上げる補助がゼロになるため、大人が数人がかりでもビクともしません。電動なら、まずはブレーカーを確認してください。
もしモーターの唸り音だけが聞こえるなら、内部のギアが噛み込んでいる可能性が高く、無理な操作は禁物です。プロから見れば、動かないシャッターを力任せに揺さぶるのは、壊れた精密機械を叩いて直そうとするのと同じです。
二次被害で修理費用が跳ね上がる前に、専門業者に内部構造の点検を依頼しましょう。
シャッターが重い・途中で止まる原因｜巻き取り構造の不具合
「最近、シャッターを上げる時に腰が重い」と感じるなら、スプリングの張力が落ちています。また、内部のプーリーやシャフトが摩耗して歪んでいると、特定の箇所で巻き取りが引っかかり、動作が途中で止まってしまいます。
これは単なる「古さ」ではなく、部品が寿命を訴えているサインです。放置すると、ある日突然バネが完全に弾け飛び、シャッターが落下して愛車を傷つける最悪の事態になりかねません。
深夜の帰宅時に、重いシャッターを無理に開閉して近所の目を気にする前に、初期段階での点検をおすすめします。早めの調整が、結果として全交換という大きな出費を防ぐことにつながります。
開閉時に異音がする原因｜レール・スラット・内部摩耗
異音は、シャッターが発する「悲鳴」だと考えてください。ガイドレールの歪みや固定不良なら「キーキー」と鳴りますし、スラット同士が横ズレして干渉していると「ガリガリ」と金属を削る音がします。
また、内部の軸受（ベアリング）が摩耗していると、回転するたびに異様な音が響きます。
実は、この音を放置して使い続けることが一番の故障リスクです。部品同士が削り合って金属粉が溜まると、最終的には部品が固着して動かなくなります。
早期に対応すれば、部品交換なしの注油や調整だけで済む可能性も高く、修理費用を最小限に抑えられます。まずはプロの目で異音の正体を突き止めてもらいましょう。
シャッター構造の違いを種類別に比較（軽量・重量・窓）
シャッターはその用途に合わせて、鉄板の厚みや内部部品の強度が大きく異なります。一般住宅のガレージに使われる「軽量シャッター」は、手動でも開閉しやすいようバネの力が緻密に計算された構造です。
一方、工場や倉庫などで見かける「重量シャッター」は、防犯や防火を目的とした厚い鋼板を使用しており、基本的には強力なモーターで駆動させる重量級の仕組みとなっています。
また、住宅の窓に取り付ける「窓シャッター」は、限られたスペースに収まるよう各部品が小型化され、静音性にも配慮された精密な設計です。
用途に合わない種類のシャッターを選んでしまうと、耐久性不足や過剰なコストにつながるため、それぞれの特徴を正しく理解しておくことが大切です。
| 種類 | 主な用途 | 構造の特徴 | 防犯性 | 価格帯 |
|---|---|---|---|---|
| 軽量シャッター | 住宅ガレージ・店舗 | 鋼板が薄く、バネの補助で手動開閉も可能な設計。 | 標準 | 手頃 |
| 重量シャッター | 工場・大型倉庫・ビル | 厚い鋼板と大型モーターを使用。防火・防風性能が高い。 | 非常に高い | 高価 |
| 窓シャッター | 戸建て・マンションの窓 | 部品が小型で精密。手動・電動ともに静音性が高い。 | 高い | 導入しやすい |
シャッターの修理は専門業者に依頼すべき理由
シャッター修理は、我々プロでも身構えるほど危険を伴う作業です。「YouTubeを見れば自分でも直せそう」と思ってもやめましょう。
特に手動シャッターのスプリングは猛烈な力で巻かれており、知識のない方が不用意にボルトを緩めた瞬間、バネが跳ね返って工具が顔を直撃したり、指を簡単に切断したりする事故が実際に起きています。
また、間違った場所に市販の油を差してホコリを吸着させ、逆に寿命を縮めてしまうなど、誤ったDIYは故障を悪化させます。結果として、本来なら数千円の調整で済むはずが、全交換が必要になり数十万円の出費を招くことも珍しくありません。
構造が複雑だからこそ、大切な家族と住まいを守るために、熟練の職人による専門点検をおすすめします。

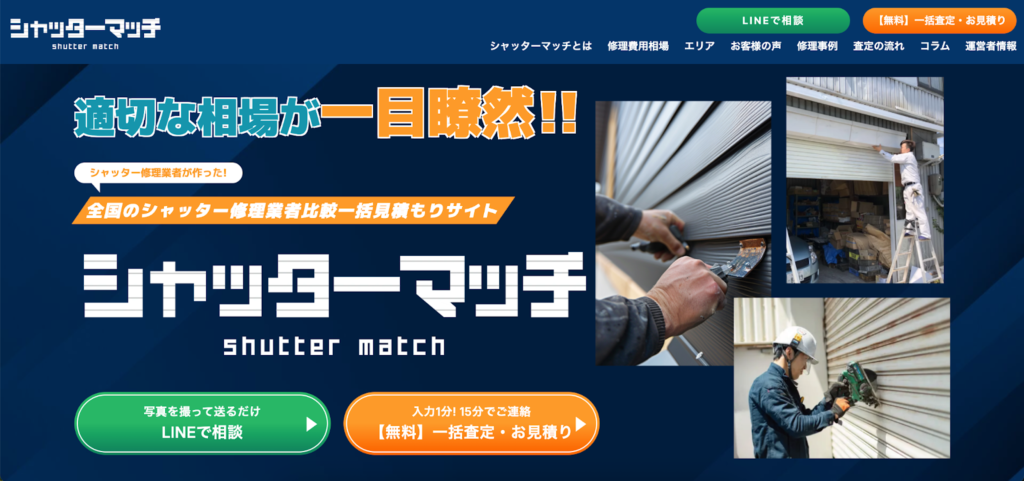

シャッターの修理業者を探すならシャッターマッチ
「どこに頼めばいいかわからない」「高額な請求をされないか不安」という方にこそ、シャッターマッチがおすすめです。
シャッターは構造が複雑なため、業者によって診断結果や見積額が大きく変わることが珍しくありません。シャッターマッチなら、厳選された地元の優良業者から一括で見積もりを取れるため、価格の透明性が高く、あなたの家のシャッターを知り尽くした「本物の職人」に出会えます。
メーカーに依頼するとかかる中間マージンをカットし、直接施工の業者ならではの適正価格で直せるのが最大の強みです。最短30分で駆けつけるスピード対応も、シャッターが動かず困っている時には何よりの安心材料になります。
シャッターマッチで修理業者を探された方の実例紹介
| 項目 | 内容 |
|---|---|
| シャッタータイプ | 軽量シャッター |
| 要望 | 店舗入口のシャッターが途中で引っ掛かるようになり、営業に支障が出るためスムーズに開閉できるようにしたい |
| 施工内容 | レール内部の清掃、スラットの位置調整、および巻き取りスプリングのテンション（張力）調整。 |
| 費用 | 38,000円（税込） |
店舗入口の軽量シャッターが途中で引っ掛かり、スムーズに動かないとのご相談をいただきました。最近はかなりの力を入れないと閉まらない状態で、毎日の営業準備や片付けに苦労されているとのことでした。
現地（神奈川県横浜市）で確認したところ、レール内部にゴミや砂が蓄積し、スラットが強く擦れている状態でした。また、長年の使用により巻き取りシャフトのバランスも崩れていたため、清掃とスラットの位置修正、スプリングのテンション調整をあわせて実施しました。
作業後は引っ掛かりが完全に解消され、指一本で動かせるほど軽い力でスムーズに開閉できるよう改善しました。
お客様からは「毎日無理に動かすのが怖かったので、原因を丁寧に説明してもらえて安心しました。驚くほど軽くなり、もっと大掛かりな修理になると思っていたので、この費用で直って本当に助かりました」とのお声をいただいています。
シャッターの構造に関するよくある質問
シャッターの構造やメンテナンスについて、現場でお客様から特によくいただく質問をまとめました。正しい知識を持つことが、思わぬ事故や故障の悪化を防ぐことにつながります。
- シャッターはDIYで修理できる？
- 電動と手動の構造の違いは？
シャッターはDIYで修理できる？
ガイドレールの掃除や軽い注油以外のDIY修理は控えてください。 シャッターの内部には強力なスプリングが巻かれており、知識のない方が安易に分解すると、バネが跳ねて指を切断したり工具が顔を直撃したりする大事故につながります。
また、無理な調整はかえって構造を歪め、修理費用を増大させる原因にもなります。安全とコストの両面から、内部構造に関わる不調は必ず専門業者へ依頼してください。
電動と手動の構造の違いは？
構造上の大きな違いは、シャッターを動かす「動力源」です。手動式はシャフトに組み込まれたスプリングの張力を利用して人の力を補助しますが、電動式はモーターの力で強制的に巻き上げます。
そのため、電動は手動に比べて精密な制御部品や安全センサーが多く、構造が非常に複雑です。手動なら「重い」と感じる程度の不調でも、電動はモーターが無理に動かしてしまうため、壊れるときは致命的な故障になりやすい特徴があります。
シャッターの構造を理解して適切に対処しましょう
シャッターの構造を理解することは、大切な住まいや家族の安全を守る第一歩です。毎日何気なく使っているシャッターも、実は精密な部品が絶妙なバランスで組み合わさって動いています。
「いつもより重い」「変な音がする」といった小さなサインは、内部構造のどこかが悲鳴を上げている証拠です。これを見逃さず早めに対処することが、突然の落下事故を防ぎ、結果として修理費用を安く抑えるコツです。
